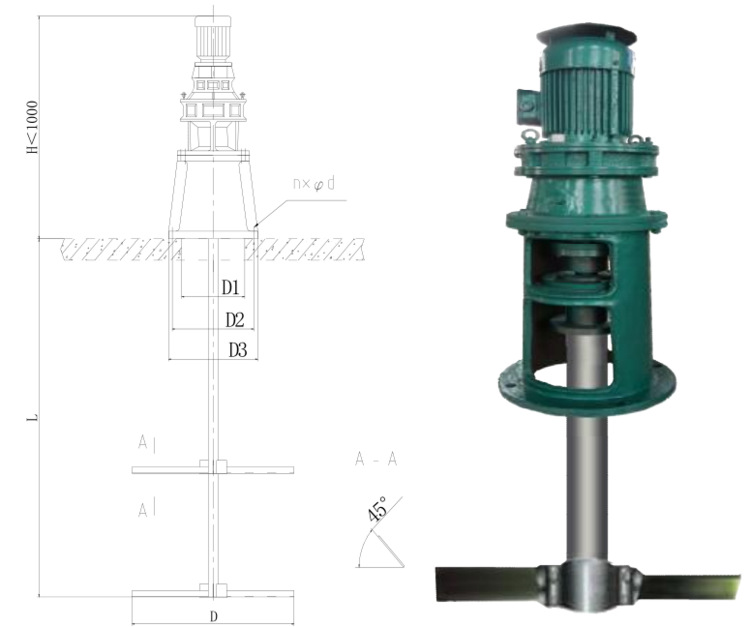

碳酸钠储药池搅拌机 立式液体搅拌结构

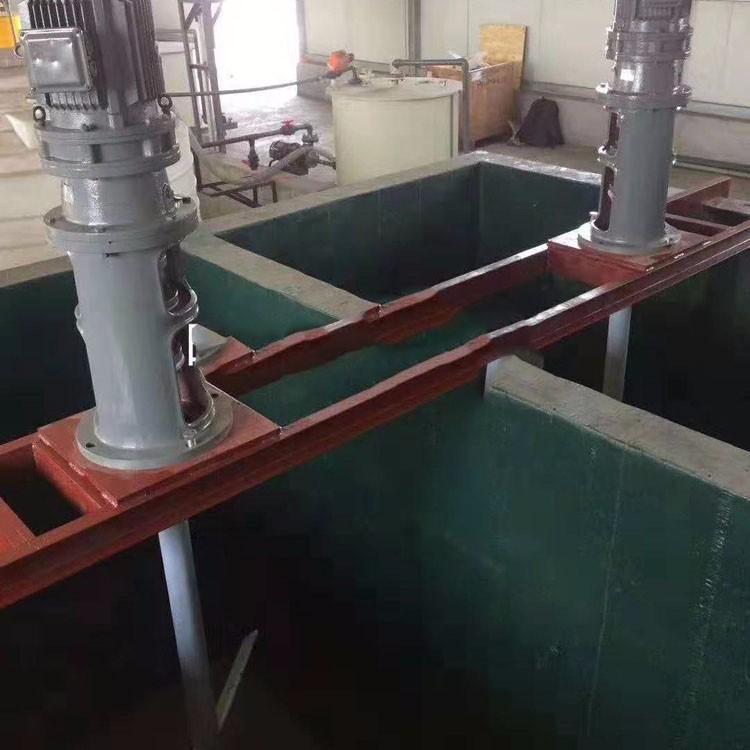

搅拌机驱动装置安装在反应池的顶部,电动机和减速机间采用法兰连接,以便于安装和维护。
电机为户外型,绝缘等级F,防护等级为IP55。
碳酸钠储药池搅拌机 立式液体搅拌传动轴
1. 传动轴用碳钢管制成。制成后进行退火处理,桨式搅拌机传动轴为悬臂轴,不采用底部固定轴承。轴表面无缺损杂质,以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及 度准确,每米轴长,允许偏差为1mm。
2.动轴的叶轮槽在设计上应考虑叶轮的上下移动,间距为150mm,叶轮的移动不影响其它装置。
3.搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接,连接充分对中。
4.传动轴的设计不设稳定器,其运行速度限定在*调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
(4)桨叶
叶片材质为碳钢。
驱动电机
A.电动机为卧式交流鼠笼感应电动机,其设计、制造和出厂实验都应符合相应标准,防滴漏型,380V、三相、50HZ,输出功率保证不超过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行,保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5.材质及防腐
搅拌机水下部件(轴及桨叶)采用碳钢材质并做防腐处理。
6.供货范围
主轴、搅拌叶片、驱动装置及连接附件等。
