自来水厂捞渣机 齿耙式自动清污机

简要描述:自来水厂捞渣机 齿耙式自动清污机结构紧凑、电气控制简单,便于实现自动化;耐蚀性优、能耗小、噪音低;除污动作连续、排污干净、分离效率高。

  • 产品型号:GSHZ800
  • 厂商性质:生产厂家
  • 更新时间:2024-06-03
  • 访  问  量:4828

详细介绍

自来水厂捞渣机 齿耙式自动清污机型号表示方式: 159082336751410



由于河流中存在大量的生物垃圾、植被和污物等杂物,为了便于建立在中小河下游的水电站发电,因而需要对河流经水渠流到水电站发电的河水中的杂物进行打捞。目前多采用人工捞渣,但是,本实用新型的发名人经过研究发现,人工捞渣存在着工人劳动强度大,生产效率低,作业不安全的问题,因面亟需对这一现状进行改进。污水处理水渠捞渣机,
针对现有河流经水渠流到水电站发电的河水中的杂物多采用人工捞渣,存在着工人劳动强度大,生产效率低,作业不安全的技术问题,本实用新型提供一种水电站水渠渣物捞起捞渣机,该水电站水渠渣物捞起捞渣机适于安装在水电站上游的水渠中,对河水中的杂物进行有效过滤和捞起。

为了解决上述技术问题,本实用新型采用了如下的技术方案:

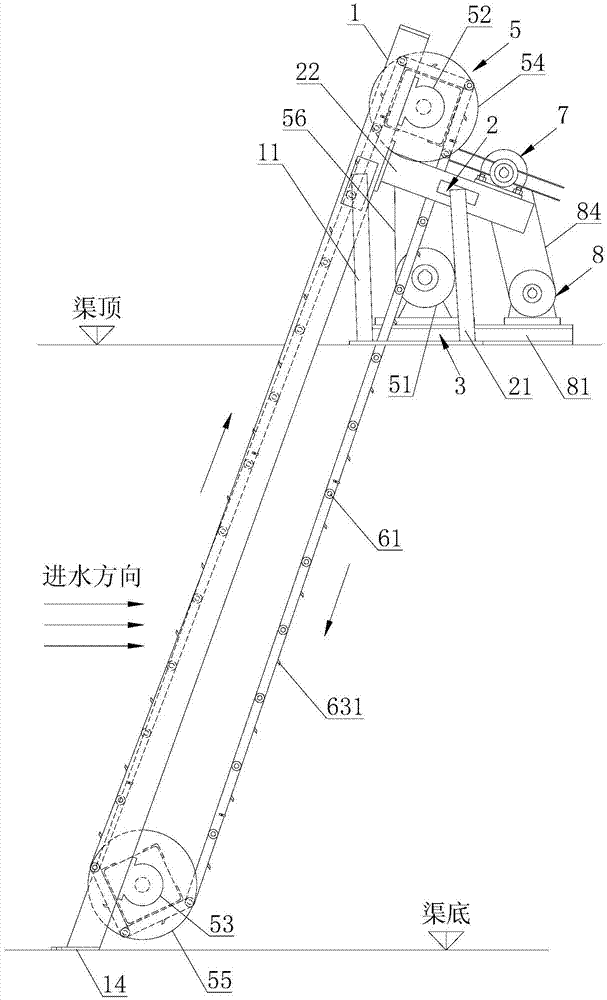

自来水厂捞渣机 齿耙式自动清污机包括支撑主机架、支撑副机架、两组捞渣驱动装置、变频器、捞渣传动装置、过水装置、除渣装置和除渣驱动装置,所述支撑主机架包括上部主支架、侧板、第二侧板和侧板底座,所述侧板和第二侧板相对倾斜布置并与上部主支架的上端固定连接,所述上部主支架的下端与渠顶地面固定连接,所述侧板底座固定于侧板和第二侧板底部并与渠底地面固定连接;

所述支撑副机架包括上部副支架、连接板和第二连接板,所述连接板和第二连接板相对倾斜布置,所述连接板的前端与侧板上端的后壁连接,所述第二连接板的前端与第二侧板上端的后壁连接,所述连接板的后端板壁上设有安装孔,所述第二连接板的后端板壁上设有安装槽,所述安装孔和安装槽内均固定卡接有光滑轴承,所述上部副支架的上端与连接板和第二连接板的中部连接,所述上部副支架的下端与渠顶地面固定连接;

所述两组捞渣驱动装置对称设置在侧板和第二侧板侧边的渠顶地面上,每组所述捞渣驱动装置包括电机底座、驱动电机和减速机,所述减速机安装在电机底座上,所述驱动电机固定连接在减速机顶端,所述电机底座上设有与驱动电机电连接的电源按钮,所述变频器固定在侧板或第二侧板侧边的电机底座上,所述侧板和第二侧板侧边的两个驱动电机与变频器电连接,每组所述捞渣驱动装置配备有一组捞渣传动装置;

所述捞渣传动装置包括主动轴、主四角轮座、从四角轮座、主动四角轮、从动四角轮、从动轴和传动履带,所述主动轴与驱动电机的电机轴同轴固定连接,所述主动轴的周向表面间隔固定设置有多个履带诱导主齿,所述主四角轮座固定在侧板上下两端的后壁,所述从四角轮座固定在第二侧板上下两端的后壁,所述主动四角轮的轮轴两端转动连接在侧板和第二侧板上端的主四角轮座和从四角轮座上,所述从动四角轮的轮轴两端转动连接在侧板和第二侧板下端的主四角轮座和从四角轮座上,所述从动轴与主动四角轮的轮轴同轴固定连接,所述从动轴的周向表面间隔固定设置有多个履带诱导从齿,所述传动履带上间隔开设有多个齿口,所述传动履带通过齿口与履带诱导主齿和履带诱导从齿啮合连接在主动轴和从动轴上;

所述过水装置包括多个过水机构和加强支撑机构,每个所述过水机构包括支持轴、抗磨衬套、链板和固定螺母,所述支持轴上穿套有多个抗磨衬套,所述链板的一端套接在一个支持轴上并位于两个相邻抗磨衬套之间,所述链板的另一端套接在下个相邻支持轴上并位于两个相邻抗磨衬套之间,所述支持轴上套接的部分链板上固定有挂钩,相邻过水机构中固定有挂钩的链板交错分布,所述支持轴上套接的链板均为直线型链板,所述固定螺母螺纹连接在支持轴上并与两末端套接的直线型链板接触,所述加强支撑机构间隔设置在部分过水机构上,所述加强支撑机构包括U型支撑板、中空垫片和固定螺栓,所述U型支撑板的两相对侧板分别与部分过水机构中支持轴两端套接的直线型链板通过固定螺栓连接固定,所述U型支撑板的底板与部分过水机构中直线型链板的后侧连接,所述中空垫片套设在直线型链板和侧板之间,所述过水装置环形绕设在主动四角轮和从动四角轮上;

?6?7

主要特点:

结构紧凑、电气控制简单,便于实现自动化;耐蚀性优、能耗小、噪音低;除污动作连续、排污干净、分离效率高。

工作原理:

该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿,按一定的排列次序装在耙齿轴上形成封闭式耙齿链,其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自上而下运动,并携带固体杂物从液体中分离出来,流体通过耙齿间隙流出去,整个工作状态连续进行。

    由于耙齿的特殊结构形状,使耙齿链携带杂物到达上端反向运动时,前后耙间产生相对自清运动,促使杂物依靠重力脱落,设备后面可设置旋转的清污刷,进一步除净滞留在耙齿污物,如需要定货时需注明



技术参数:

按设备宽B格栅机分:单联机GSHZ300-1400型、并联机GSHZ1400-3000型。选型由过水量、提升高度 而定,同时根据所分离杂物的大小选配不同格栅u=3081135498,1243461257&fm

u=1346719021,3999101296&fm

贵州水电站捞渣机 回转式格栅除污机采用机械清理机构,机构紧凑,只要采用不同的耙齿,就可不同的污水进行固液分离。电器控制简单,操作实现自动化,能耗省,劳动力强度低。除污动作连续,除渣干净,分离效率高,噪声低。格栅的过流部分全部采用不锈钢材制作,耐腐蚀,经久耐用。



型号表达:

?6?7

如需配电器控制常规为手动控制。电控可带PLC接口;可与其它设备联动;可进行时间控制;可进行液位控制,在停机时段如格栅意外堵塞,使栅前水位达设定的事故高水位时,除污机可立即开动而不受周期的限制;可进行液位差控制,在停机时段如格栅意外堵塞,使栅前后水位差达设定的事故高水位时,除污机可立即开动。用户需要时应在定货时注明。



 安装说明

 我公司生产的机械格栅设备大小尺寸是由客户提供安装图纸和技术参数来定做生产,



格栅安装角度:60-80°



电机功率:0.37KW-3KW



有效栅隙:2-20mm



排渣高度:400-1500(常规600和800)



提供渠宽尺寸,那设备宽是渠宽-100=设备宽,格栅两边都要去掉50,请知悉!



设备的总长度,是池深+格栅排渣高度+驱动装置=整个格栅的长度



所以购买格栅的亲们,请预留好顶部的空间,以免不够,购买回去无法安装



格栅都是比较重的设备,必须要用起吊机来安装格栅。(特别小的格栅除外)
